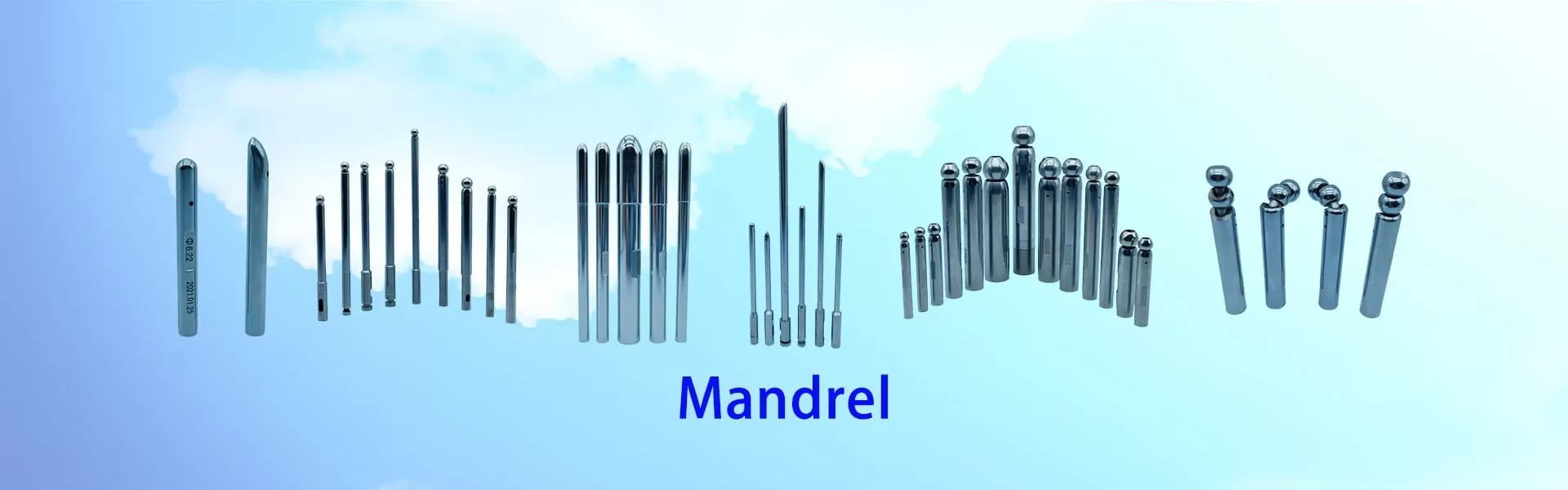

อย่างแรก เมื่อเลือกกระดูกท่อทองแดงที่บิด คุณจําเป็นต้องพิจารณาปัจจัยสําคัญต่อไปนี้ แพร่หันและความหนาของผนัง: เลือก mandrel เหมาะสมตามแพร่หันและความหนาของผนังของท่อทองแดงเมื่อสัดส่วนของรัศมีโค้งกับวงกลมภายนอกของท่อทองแดง R/D มากกว่าหรือเท่ากับ 3, และสัดส่วนของความหนาของผนังกับเส้นผ่าตัดภายนอก S/D มากกว่าหรือเท่ากับ 005สําหรับท่อทองแดงที่มีรัศมีการบิดเล็ก ๆ หรือความหนาผนังบาง, คุณจําเป็นต้องใช้ mandrel แข็งแรงหรืออ่อนเพื่อบิดท่อ.   ประเภทของแกน: เลือกประเภทแกนที่เหมาะสมตามวัสดุและความต้องการการบิดของหลอดทองแดงขณะที่แมนเดรลอ่อนเหมาะสมสําหรับท่อทองแดงที่มีรัศมีโค้งเล็กหรือความหนาผนังบาง. แมนเดรลอ่อนสามารถปรับตัวกับความต้องการบิดที่แตกต่างกันได้อย่างยืดหยุ่น   กว้างและช่องว่างของมังกร: กว้างของมังกรและช่องว่างระหว่างมันและกว้างภายในของท่อทองแดงยังจะส่งผลต่อคุณภาพและผลของท่อบิดกว้างของ mandrel ต้องเหมาะสมขนาดเล็กเกินไปอาจทําให้มีรอยเหี่ยวเหี่ยวบนด้านในของท่อทองแดง ขณะที่ขนาดใหญ่เกินไปหรือไม่เรียบพออาจทําลายผนังท่อกว้างของแกนควรมีขนาดเล็กน้อยกว่ากว้างภายในของท่อทองแดงเพื่อให้แน่ใจว่าท่อทองแดงจะไม่ได้รับความเสียหายอย่างมากในระหว่างกระบวนการบิด. การเลื่อน: ในระหว่างกระบวนการบิด การเลื่อนกระบอกและผนังภายในของท่อทองแดงอย่างเต็มที่ยังเป็นขั้นตอนสําคัญในการปรับปรุงคุณภาพของการบิดการ ลื่น ที่ เหมาะ สม สามารถ ลด การ กระชับ กระชับทําให้กระบวนการบิดเรียบ และหลีกเลี่ยงการทําลายผนังภายในของท่อทองแดง   การเลือกท่อท่อทองแดงที่เหมาะสม ผ่านจุดด้านบนสามารถรับประกันคุณภาพของปรับท่อบิดและตอบสนองความต้องการวิศวกรรมหรือผลิตภัณฑ์เฉพาะเจาะจงคุณสามารถพิจารณาความต้องการการบิดเฉพาะเจาะจงและวัสดุ, ความหนาผนังและปัจจัยอื่น ๆ ของท่อทองแดงและเลือกชนิดและรายละเอียดของแกนที่เหมาะสมที่สุด   อีกครั้ง, เมื่อเลือกท่อทองแดง, ท่ออลูมิเนียมหรือท่อสแตนเลสท่อบิดแกน, คุณสามารถปฏิบัติตามข้อเสนอข้อเสนอต่อไปนี้:   โดยเฉพาะอย่างยิ่งในการผลิตและผลิตเครื่องแลกเปลี่ยนความร้อนระบายอากาศเย็น ท่อทองแดงหรือท่ออลูมิเนียมที่มีกว้างภายนอกดังนี้โดยทั่วไปโค้ง: Φ5mm, Φ6.35 มม., Φ7mm, Φ7.94mm, Φ9mm, Φ9.52mm, Φ12mm, Φ12.7mm, Φ14.5mm, Φ15.88mm ฯลฯ รายละเอียดของท่อสแตนเลสสําหรับการบิดแลกเปลี่ยนความร้อนโดยทั่วไปคือ: Φ7mm, Φ9.52mm, Φ12.7mm, Φ15.88mmเป็นต้นไม่ว่าจะเป็นท่อทองแดง ท่ออลูมิเนียม หรือท่อเหล็กไร้ขัดเหล็ก มีบิดยาวทรง U และบิดยาวทรง U สําหรับท่อทองแดงทรง U ยาวแมนเดรลสากลโดยทั่วไปใช้ในการบิดสําหรับท่อทองแดงขนาดเล็กขนาดยาว U เช่น Φ5mm, Φ6.35mm และ Φ7mm, ท่อทองแดงขนาดยาว U จะใช้ท่อทองแดงแบบมืดหรือท่อทองแดงทรงนิ้วมือโดยทั่วไปสําหรับการบิดแมนเดรลทางเดียวมักจะใช้ในการบิดปัจจุบันผู้ผลิตหลายรายการเริ่มใช้ท่ออลูมิเนียมแทนท่อทองแดงในเครื่องแลกเปลี่ยนความร้อนระบายเย็นโดยทั่วไป, ท่ออลูมิเนียมที่บิดมังกรเป็นเหมือนกันกับท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อททั้งหมด mandrels การบิดต้องได้รับการรักษา PVD. มังกรที่ได้รับการบําบัดในวิธีนี้มีผลการบิดที่ดีมาก สําหรับเครื่องแลกเปลี่ยนความร้อนจากสแตนเลสในสภาพแวดล้อมพิเศษ ท่อสแตนเลสต้องบิดการบิดสแตนเลส mandrel ต่างกันจากทองแดงและท่ออลูมิเนียมบิด mandrels. มันจําเป็นต้องทําจากวัสดุคาร์ไบด์ซีเมนต์หรือเทคโนโลยีการแปรรูป PVD พิเศษหลอดอลูมิเนียมหรือหลอดเหล็กไร้ขัด, มีส่วนประกอบท่อกระบวนการหลายอย่างที่จําเป็นต้องบิด, และการเลือกของบิด mandrel คือเหมือนกันกับด้านบน.

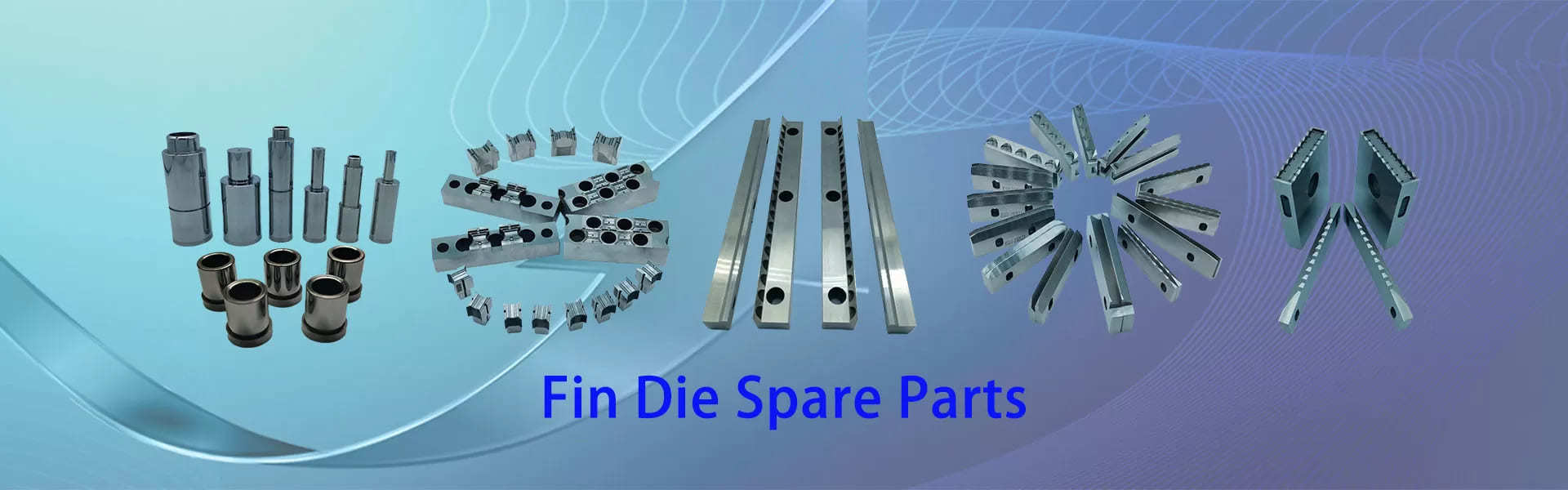

การเลือกเพียร์ซ์พังช์สําหรับปีกตาย(ใช้ในการผลิตปีกแลกเปลี่ยนความร้อน) เป็นการตัดสินใจที่สําคัญ ที่ส่งผลต่ออายุเครื่องมือ คุณภาพของผลิตภัณฑ์ และประสิทธิภาพการผลิตนี่คือแนวทางการเลือกเครื่องเจาะที่เหมาะสม:   1. กําหนดวัสดุปีกและความหนา ประเภทวัสดุ: อลูมิเนียม ทองแดง เหล็กไร้ขัดเหล็ก เป็นต้น ความหนาของวัสดุ: ความหนาของปีกทั่วไปตั้งแต่ 0.05 ∼ 0.3 มม. วัสดุการเจาะและการเคลือบต้องเข้ากันได้กับชิ้นงานเพื่อลดการสกัดและป้องกันการเสีย 2เลือกวัสดุการฉีด วัสดุการทํางาน วัสดุที่แนะนําในการเจาะ การเคลือบ อลูมิเนียม SKD11, ASP23 หรือ DC53 TiN, TiCN ทองแดง เหล็กความเร็วสูง (HSS) ASP30 TiCN, TiAlN สแตนเลส คาร์ไบด์หรือ ASP60 TiAlN, DLC การใช้เครื่องเจาะคาร์บิดสําหรับการใช้งานในปริมาณสูงหรือสแตนเลส 3. เลือกรูปร่างและขนาด Punch รูปทรง: รอบ, สี่เหลี่ยม, ยาว, หรือรูปร่างตามต้องการ ขนาด: ควรสอดคล้องกับรูเจาะในการออกแบบปีกอย่างแม่นยํา (เพิ่ม/ลบความละเอียดตามการออกแบบ die) ทํางานอย่างใกล้ชิดกับผู้ออกแบบการเจาะ เพื่อกําหนดความสะอาดและความเหมาะสมในการเจาะ 4พิจารณาความสะอาดของ Punch ความสะอาดคือช่องว่างระหว่างการฉีดและการฆ่า ระยะที่แนะนํา: สําหรับวัสดุอ่อน (เช่นอลูมิเนียม):หนาของวัสดุ 3~5%สําหรับวัสดุที่แข็งกว่า:5% 8%   สาเหตุที่ทําให้การกําจัดไม่ถูกต้อง: เล็กเกินไป: การสวมใส่ก่อนกําหนด การแตกของกระแทก ขนาดใหญ่เกินไป: การบัด, การปรับรูป 5. การเคลือบและการบํารุงผิว เพื่อเพิ่มผลงานและอายุยืน: การใช้ผิวเคลือบ PVDเช่นTiN,TiCNหรือDLC. ผิวเคลือบหรือกระจกลดการขัดแย้งและการติดกัน 6การบํารุงรักษาและเปลี่ยนง่าย เลือกการออกแบบ Punch ที่เข้ากับระบบเปลี่ยนง่าย. ปังแบบโมดูลหรือประเภทการใส่ที่ชอบสําหรับการผลิตปริมาณสูง 7ปริมาณการผลิต ขนาดใหญ่: ลงทุนในวัสดุที่ยั่งยืน เช่น คาร์ไบด์หรือโลหะเป็นผง จํานวนน้อยหรือผลิตต้นแบบ: HSS หรือสแตนเลสเครื่องมือสามารถมีประหยัดมากกว่า

คู่มือทางเทคนิคการเลือก HSS ใบตัดไร้ชิปสําหรับท่อทองแดงใน HVAC และเครื่องแลกเปลี่ยนความร้อน คําแนะนําใน HVAC และการผลิตเครื่องแลกเปลี่ยนความร้อน การตัดท่อทองแดงโดยไม่ใช้ชิปเป็นสิ่งจําเป็นเพื่อป้องกันชิปโลหะจากการปนเปื้อนระบบเย็นใบตัดที่ไม่มีชิปของเหล็กความเร็วสูง HSS ให้การตัดที่สะอาดและไม่มีการตัดโดยยังคงประสิทธิภาพ. คู่มือนี้อธิบายรายละเอียดสําคัญรวมถึงความกว้างของเส้นผ่าตัดภายนอก OD ความหนาของเส้นผ่าตัดภายใน ID และมุมของใบไม้เพื่อช่วยให้คุณเลือกใบไม้ที่ดีที่สุดสําหรับการใช้งานของคุณสําหรับสินค้าที่ครบวงจรไปยัง Machine Die Spare Parts ที่ใบตัดเชือกขีดขน หรือใบกลม คุณสมบัติสําคัญของใบตัดที่ไม่มีชิปใบตัดไร้ชิปมีขนาดและมุมต่าง ๆ ซึ่งเหมาะกับขนาดท่อและสภาพการตัดที่แตกต่างกัน ตัวแบบใบ OD mm ID mm ความหนา mm มุมใบOD32.2xID15x10.2x18 32.2 15 10.2 18OD25xID15x10.2x16 25 15 10.2 16OD25.4xID10x8x20 25.4 10 8 20OD32xID12x8x20 32 12 8 20OD31xID12x8x20 31 12 8 20OD31.5xID12x8x20 31.5 12 8 20 กว้างนอก OD และ กว้างใน IDOD ต้องสอดคล้องกับตัวถือใบมีดของเครื่องตัดเพื่อการติดตั้งอย่างมั่นคงID ต้องเข้ากับสปินด์ด้านหน้าของเครื่องตัดตัวอย่าง A 32.2 มม OD 15 มม ID blade பொருத்தம்กับเครื่องจักรที่มี spindle 15 มม ความหนาของใบใบมีดหนา เช่น 10.2 มิลลิเมตร ให้ความแข็งแกร่งมากขึ้นสําหรับการตัดภาระหนักปีกบางตัวอย่างเช่น 8 มิลลิเมตร ลดขยะวัสดุ แต่อาจบิดเบือนภายใต้ความดันสูง ลักษณะมุมของใบ16 ถึง 20 เป็นเรื่องปกติสําหรับการตัดท่อทองแดงมุมที่เล็กกว่าตัวอย่างเช่น 16 ให้การตัดที่คมกว่า แต่อาจใช้เร็วขึ้นมุมที่ใหญ่ตัวอย่างเช่น 20 เพิ่มความทนทาน แต่ต้องการแรงตัดมากขึ้น วิธี เลือก มีด ที่ เหมาะ สําหรับ การ ใช้ งาน สอดคล้องกับขนาดของท่อสําหรับท่อขนาดเล็ก 25 มิลลิเมตรหรือน้อยกว่า ใช้ใบ OD25 ถึง OD25.4สําหรับท่อขนาดกลาง 25 ถึง 32 มิลลิเมตร ใช้ใบ OD31 ถึง OD32.2 พิจารณาการตัดความเร็วและอัตราการให้อาหารมุมเล็บสูงกว่า 20 ทํางานดีกว่าสําหรับการตัดที่เร็วมุมต่ํากว่า 16 ถึง 18 ดีสําหรับการตัดแม่นยํา วัสดุและเคลือบใบสแตนเลสความเร็วสูง HSS ให้ความทนทานที่ดีสําหรับการใช้งานปานกลางใบมีดที่มีปลายคาร์ไบด ใช้งานได้นานกว่าในการผลิตปริมาณมากการเคลือบ TiN ด้วยไทเทเนียมไนตริด ลดการขัดแย้งและขยายอายุการใช้งานของใบ ความเหมาะสมกับเครื่องมั่นใจว่าบัตรประจําตัวเข้ากับเครื่องของคุณตรวจสอบว่า OD ตรงกับตัวถือใบมีด แนะนําใบไม้สําหรับการใช้งาน HVAC การใช้งาน แนะนํา Blade Model คุณสมบัติหลักท่อทองแดงขนาดเล็ก 25 มิลลิเมตรหรือน้อยกว่า OD25xID15x10.2x16ท่อขนาดกลาง 25 ถึง 32 มม OD32xID12x8x20 ความทนทานและความแม่นยําที่สมดุลการตัดความเร็วสูง OD31.5xID12x8x20 ปรับปรุงให้กับอัตราการให้อาหารอย่างรวดเร็ว ที่ ซื้อสําหรับการคัดเลือกที่สมบูรณ์แบบของ HSS ใบตัด chipless เที่ยวเครื่องยนต์ Die อะไหล่ที่อะไหล่เครื่องเจาะ สรุปการเลือกเล็บตัดที่ไม่มีชิปที่เหมาะสมจะทําให้มีการตัดที่สะอาดและไม่มีการตัดในท่อทองแดงที่ปรับปรุงผลงาน HVAC และเครื่องแลกเปลี่ยนความร้อนขนาดใบ OD ID ความหนามุมตัด 16 ถึง 20วัสดุเคลือบด้วยคาร์บิด HSSความเหมาะสมกับเครื่อง เพื่อผลที่ดีที่สุด ตรวจสอบเฉพาะเจาะจงของใบมีดกับขนาดท่อและความต้องการของเครื่องตัดของคุณเสมอ ต้องการใบมีดที่กําหนดเอง ติดต่อเครื่องยนต์อะไหล่เครื่องเจาะสําหรับการแก้ไขที่เชี่ยวชาญ

1 เข้าใจความต้องการการออกแบบและการผลิตโค้ล ประเภทของโค้ล หลอดระบายสายสเปนตินวัสดุท่อ ทองแดง อลูมิเนียม เหล็กไร้ขัดกว้างท่อและความหนาของผนังแพร่รัศมีและมุมโค้งประเภทปีกและการจัดวาง หากมีสายเชื่อมปลาย หัวเครื่องเชื่อม อุปกรณ์ประกอบ 2 เลือกเครื่องมือตามการดําเนินงาน การขัดท่อ เครื่องขัดท่อเครื่องมือเคล็ดลับการเลือก เลือกตามความหนาของผนังกว้างท่อและวัสดุของโค้ล การตัดท่อ เครื่องตัดท่อเครื่องมือ เครื่องบดหมุนหรือไม่มีชิปคําแนะนําการเลือก ใช้การตัดที่ไม่มีชิป เพื่อความแม่นยําสูงและขอบสะอาด โดยเฉพาะสําหรับการผสม การบิดท่อ อุปกรณ์ CNC ท่อ bending หรือมือบิด jigการติดตั้ง Mandrel และ wiper ตายเพื่อป้องกัน kinkingชิ้นเลือก CNC benders สําหรับงานที่ซับซ้อนหรือปริมาตรมาก การสนับสนุน mandrel สําหรับ radii แคบ ปีกสต็อปสําหรับปีกม้วน อุปกรณ์ เครื่องกดปีกหรือเครื่องปีกเครื่องติดตั้ง จิ๊กจิปการจัดตั้งปีกทีเด็ดการคัดเลือก ติดต่อปีก die กับปีกเรขาคณิต การขยายท่อเป็นปีก เครื่องมือ เครื่องขยายกลหรือไฮดรอลิกคําแนะนําการเลือก เลือกขึ้นอยู่กับขนาดของโค้ลและความอดทนในการขยาย การผสมผสานหรือผสาน อุปกรณ์ อินดูชั่นหรือไฟไฟไฟไฟติดตั้ง Brazing jig จับท่อและหัวในตําแหน่งที่ถูกต้องคําแนะนําการเลือก ใช้เจกส์ที่มีวัสดุทนความร้อนและการสอดคล้องที่แม่นยํา 3 ออกแบบ เครื่อง ดัด และ เครื่อง ติด เพื่อ ให้ มี ความ สอดคล้อง หลักการทั่วไป ใช้เครื่องติดตั้งแบบโมดูลเมื่อเป็นไปได้ เพื่อรองรับการออกแบบโค้ลที่แตกต่างกันอุปกรณ์ติดตั้งควรกระชับเพื่อป้องกันการเคลื่อนย้ายปรับปรุงการใช้งานทนความร้อน หากใช้ในการผสมเหล็กง่ายในการบรรจุและปลดเพื่อประสิทธิภาพการผลิต จิกและเครื่องติดตั้งทั่วไป การบิดกระบวนการประเภทของเครื่องติดตั้ง Tube bending jigวัตถุประสงค์ ควบคุมรัศมีและมุม การประกอบกระบวนการประเภทของเครื่องติดตั้งวัตถุประสงค์ สะดวกปลายท่อหัว กระบวนการบริดประเภทของเครื่องติดตั้งวัตถุประสงค์ จัดส่วนไว้ที่จุดต่อ การทดสอบการรั่วไหลของกระบวนการประเภทของอุปกรณ์ทดสอบความดันวัตถุประสงค์ ปริมณฑลปลายโค้ลสําหรับการทดสอบ 4 พิจารณา ปริมาณ ผลิต ขนาดเล็กหรือต้นแบบ จิกมือและเครื่องมือครึ่งอัตโนมัติมีค่าใช้จ่ายที่ประหยัดจํานวนมากลงทุนในเครื่องจักร CNC และเครื่องติดตั้งอัตโนมัติเพื่อความเร็วและความแม่นยํา 5 ประเมินและซ้ําซ้ํา การดําเนินการทดลองเพื่อรับรองผลการทํางานของเครื่องมือและเครื่องติดตั้งตรวจสอบการบิดเบือนความผิดการจัดอันดับอะไหล่ที่เหลือเกินเวลาจักรยาน การปรับปรุงเจจและเครื่องมือที่พัฒนาขึ้นจากประเด็นการผลิตจริง หากคุณต้องการรู้เพิ่มเติม โปรดไปที่ทุกชนิดของสายแลกเปลี่ยนความร้อนเครื่องมือ.
